RHK นำเสนอแผ่นปะเก็นใยหินอัดหลายชนิด ซึ่งผลิตจากแผ่นใยหินอัดเกรดต่างๆ มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมต่างๆ มีให้เลือกทั้งแบบมาตรฐานและแบบไม่มาตรฐาน

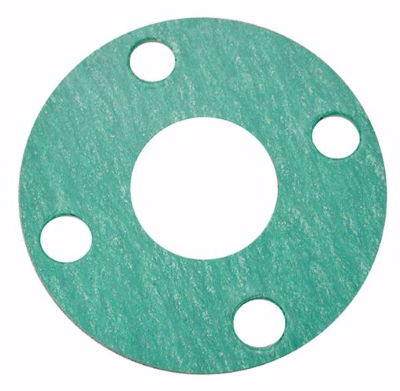

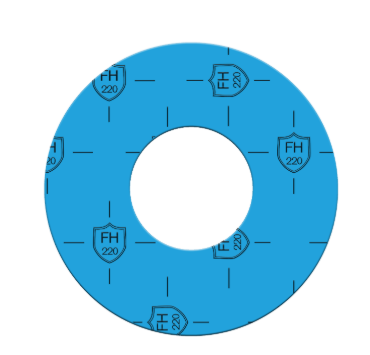

1.) ปะเก็นใยสังเคราะห์อัดแน่น GA2200

ตัดจากแผ่นใยสังเคราะห์อัดแน่น Uni-seals เกรดต่างๆ เพื่อให้เหมาะกับความต้องการใช้งานที่แตกต่างกัน

1.1) GA 2200, Temp 200 C, Pressure, 2 Mpa,

Application : for Water, Seawater, Steam, Alkali, Gases, Alcohol, Salt solution, etc.

1.2) GA 2230, Temp 300 C, Pressure, 3 Mpa,

Application : for Water, Seawater, Steam, Alkali, Gases, Alcohol, Salt solution, etc.

1.3) GA 2240, Temp 400 C, Pressure, 5 Mpa,

Application : for Water, Seawater, Steam, Alkali, Gases, Alcohol, Salt solution, etc.

1.4) GA 2245, Temp 450 C, Pressure, 6 Mpa,

Application : for Water, Seawater, Steam, Alkali, Gases, Alcohol, Salt solution, etc.

1.5) GA 2255, Temp 500-550 C. Pressure, 7.5 Mpa,

Application : for Water, Seawater, Steam, Alkali, Gases, Alcohol, Salt solution, etc.

2.) ปะเก็นใยหินอัดเสริมแรง GA2200-R

ตัดจากแผ่นใยหินอัดเสริมแรง Uni-seals เกรดต่างๆ

2.1) GA2220 R, Temp 220 C, Pressure 3 Mpa

2.2) GA2230 R, Temp 320 C, Pressure 4 Mpa

2.3) GA2240R, Temp 420 C, Pressure 5.5 Mpa

2.4) GA2245 R, Temp 470 C, Pressure 6.5 Mpa

2.5) GA2255 R, Temp 570C, Pressure 8.0 Mpa

Remark : Application 2.1-2.5 : Water, Seawater, Steam, Alkali, Gases, Alcohols, Salt Solutions, etc.

3.) ปะเก็นใยหินอัดทนน้ำมัน GA2300

ตัดจากแผ่นใยหินอัดทนน้ำมันเกรดต่างๆ ของ Uni-seals

3.1) GA2325, Temp 250 C, Pressure 2.5 Mpa

3.2) GA2330, Temp 300 C, Pressure 3.0 Mpa

3.3) GA2340, Temp 400 C, Pressure 5.0 Mpa

3.4) GA 2350, Temp 500 C, Pressure 7.0 Mpa



RHK นำเสนอแผ่นปะเก็นใยสังเคราะห์อัดแน่นที่ปราศจากแอสเบสตอสหลากหลายชนิด ซึ่งผลิตจากแผ่นใยสังเคราะห์อัดแน่นเกรดต่างๆ ที่ปราศจากแอสเบสตอส 100% มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมต่างๆ มีให้เลือกทั้งแบบมาตรฐานและแบบไม่มาตรฐาน

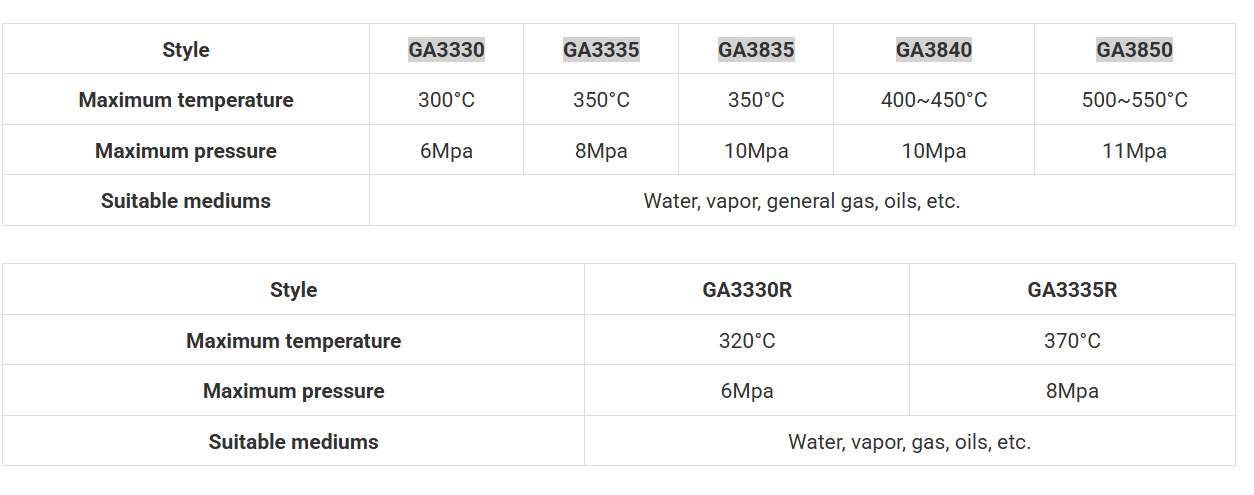

ปะเก็นใยสังเคราะห์อัดแน่น GA3000

ตัดจากแผ่นใยสังเคราะห์อัดแน่น Uni-seals เกรดต่างๆ เพื่อให้เหมาะกับความต้องการใช้งานที่แตกต่างกัน

1.) GA 3330, Temp 300 C, Pressure, 6 Mpa, Application for Water, Vapor, General Gas, Oils, Etc

2.) GA 3335, Temp 350 C, Pressure, 8 Mpa, Application for Water, Vapor, General Gas, Oils, Etc

3.) GA 3835, Temp 350 C, Pressure, 10 Mpa, Application for Water, Vapor, General Gas, Oils, Etc

4.) GA 3840, Temp 400-450 C, Pressure, 10 Mpa, Application for Water, Vapor, General Gas, Oils, Etc

5.) GA 3850, Temp 500-550 C. Pressure, 11 Mpa, Application for Water, Vapor, General Gas, Oils, Etc

ปะเก็น PTFE GA4000

ปะเก็น PTFE ผลิตโดยการขึ้นรูปจากเรซิน PTFE หรือตัดจากแผ่น แท่ง หรือท่อ PTFE บริสุทธิ์

PTFE มีความทนทานต่อสารเคมีได้ดีที่สุดในบรรดาพลาสติกที่รู้จักกัน นอกจากนี้ยังมีความเสถียรต่อการเสื่อมสภาพ ฉนวนไฟฟ้า ความทนทานต่อการสึกหรอ และค่าสัมประสิทธิ์แรงเสียดทานต่ำมาก ช่วงอุณหภูมิใช้งานที่ไม่มีภาระคือ -180 ถึง +260°C

ปะเก็น PTFE GA4500 เสริมใยแก้ว

ปะเก็นเหล่านี้ผลิตโดยการขึ้นรูปจากเรซิน PTFE ที่เสริมใยแก้ว หรือตัดจากแผ่น แท่ง หรือท่อ PTFE ที่เสริมใยแก้ว เมื่อเปรียบเทียบกับปะเก็น PTFE บริสุทธิ์แล้ว จะมีความทนทานต่อการสึกหรอที่ดีกว่าและเสียรูปน้อยกว่าภายใต้ภาระ

การใช้งาน:

ปะเก็น PTFE เป็นหนึ่งในประเภทปะเก็นที่เหมาะสมที่สุดสำหรับการใช้งานซีลที่หลากหลาย ปะเก็น PTFE ของ Uni-seals มีหลายประเภทให้เลือกใช้เพื่อตอบสนองความต้องการใช้งานที่หลากหลาย

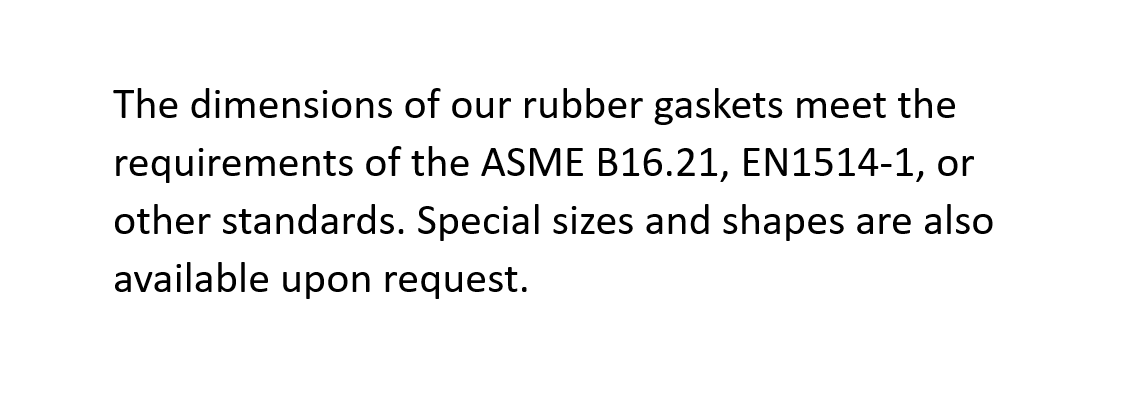

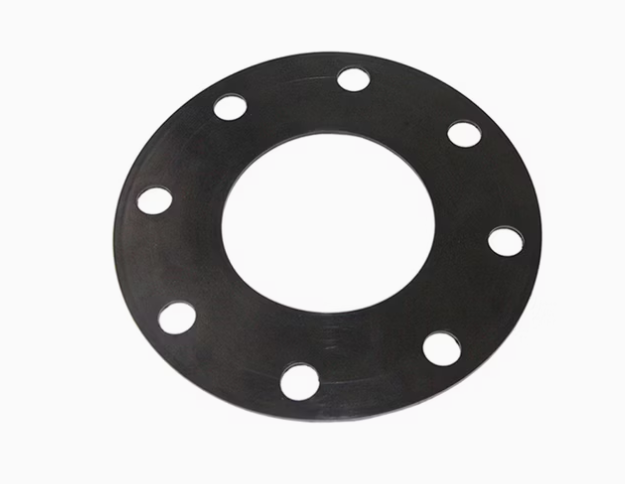

คอลเล็กชั่นปะเก็นยางของ RHK มีให้เลือกหลากหลายวัสดุ ดีไซน์ และขนาด เพื่อตอบสนองความต้องการที่แตกต่างกัน ด้านล่างนี้คือตัวอย่างปะเก็นยางบางชนิดที่ทำจากวัสดุยางหลากหลายชนิดที่เรามีจำหน่าย

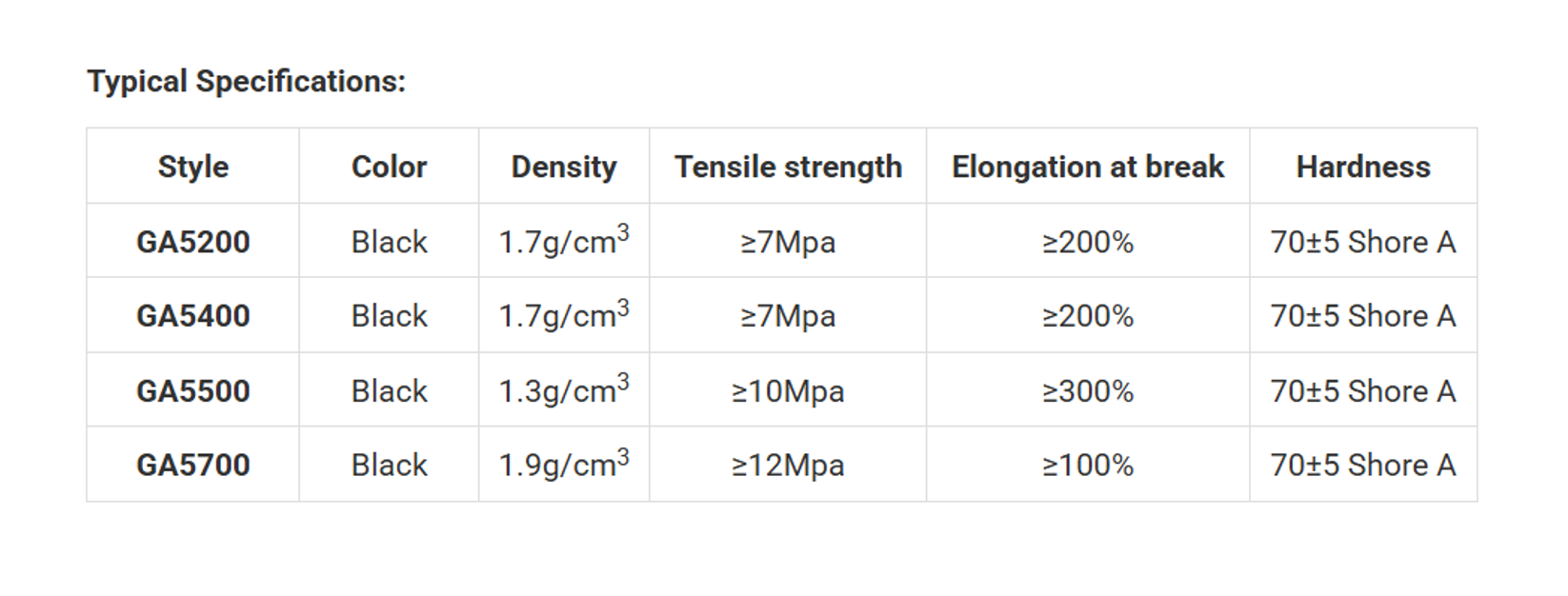

ปะเก็นยาง NBR GA5200

ยาง NBR (ไนไตรล์) มีความทนทานต่อปิโตรเลียม น้ำมันไฮโดรคาร์บอนอะโรมาติก น้ำมันแร่ น้ำมันพืช และกรดหลายชนิดได้ดี นอกจากนี้ยังมีคุณสมบัติการยืดตัวที่ดี รวมถึงความยืดหยุ่น ความแข็งแรงดึง และความแข็งแรงอัดที่เหมาะสม

ปะเก็นยางนีโอพรีน GA5400

ยางนีโอพรีน (CR) เป็นหนึ่งในยางอเนกประสงค์ที่ดีที่สุด โดยเฉพาะอย่างยิ่งในด้านความทนทานต่อโอโซน แสงแดด การออกซิเดชัน และอนุพันธ์ปิโตรเลียมหลายชนิด ข้อดีเพิ่มเติม ได้แก่ ความทนทานต่อน้ำ สารเคมี เปลวไฟ การเสียดสี การแตกร้าวจากการงอ ฯลฯ นอกจากนี้ยังมีคุณสมบัติความยืดหยุ่นและความแข็งแรงดึงที่ดี

ปะเก็นยาง EPDM GA5500
ยาง EPDM เหมาะอย่างยิ่งสำหรับการใช้งานกลางแจ้ง เนื่องจากทนทานต่อความร้อน โอโซน สารออกซิไดซ์ รังสียูวี และสภาพอากาศที่รุนแรงได้ดีเยี่ยม มีความทนทานต่อสารเคมีกัดกร่อนหลายชนิด แต่ไม่ทนทานต่อน้ำมัน

ปะเก็นยาง FKM GA5700
ยาง FKM (Viton) มีความทนทานต่อน้ำมัน เปลวไฟ การกัดกร่อนทางเคมี สภาพอากาศ และการเสื่อมสภาพได้ดีเยี่ยม ทนทานต่อของเหลวกัดกร่อนหลากหลายชนิดที่อุณหภูมิสูง ในขณะที่ยังคงรักษาคุณสมบัติทางกลไว้ได้ วัสดุนี้ยังมีแรงดึง ความยืดหยุ่น และการเสียรูปหลังการบีบอัดต่ำ

ปะเก็นโลหะ RHK กลึงขึ้นรูปชนิดต่างๆ ของเราผลิตจากโลหะแข็งในรูปทรงต่างๆ โดยใช้เครื่องจักรควบคุมเชิงตัวเลขคุณภาพสูง ออกแบบมาเพื่อใช้งานในสภาวะแรงดันสูง อุณหภูมิสูง หรือการกัดกร่อนสูง โดยเลือกใช้วัสดุและรูปทรงที่เหมาะสมที่สุด

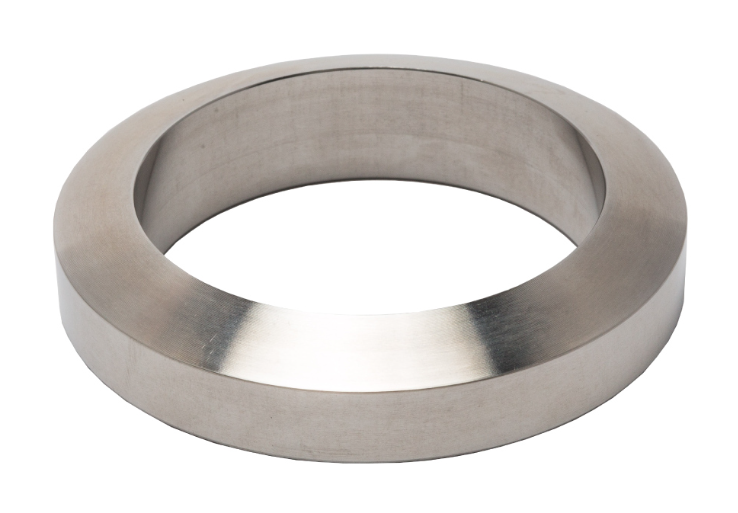

ปะเก็นวงแหวนเลนส์ GA9210

ผลิตตามมาตรฐาน DIN 2696 ปะเก็นวงแหวนเลนส์มีพื้นผิวทรงกลมและเหมาะสำหรับใช้กับหน้าแปลนทรงกรวย

ใช้ในงานแรงดันสูงและทนต่อแรงดึงเกินพิกัด สามารถซีลได้อย่างมีประสิทธิภาพด้วยแรงขันน็อตที่ค่อนข้างต่ำ

ปะเก็นลิ่ม GA9220

ปะเก็นลิ่มเป็นปะเก็นที่ทำงานด้วยแรงดันสำหรับใช้กับฝาสูบและฝาครอบวาล์วของภาชนะรับแรงดันสำหรับแรงดัน 1500 psi (10 MPa) ขึ้นไป หน้าตัดของปะเก็นเป็นเช่นนั้น แรงดันภายในที่กระทำต่อวงแหวนจะดันวงแหวนให้แนบกับพื้นผิวที่บรรจุ ทำให้เกิดการซีลแบบอัตโนมัติ

โดยปกติแล้วจะเคลือบด้วยเงินหรือตะกั่ว เพื่อให้ได้พื้นผิวที่อ่อนนุ่มและลดแรงที่จำเป็นในการดันโลหะปะเก็นเข้าไปในพื้นผิวหน้าแปลน



                                                     ปะเก็นเดลต้า GA9230

ปะเก็นเดลต้าเป็นปะเก็นที่ทำงานด้วยแรงดัน ใช้เป็นหลักในภาชนะรับแรงดันและฝาครอบวาล์วที่แรงดันสูงมากเกิน 5000 psi (34 MPa) แรงดันภายในจะบังคับให้วัสดุปะเก็นขยายตัวเมื่อแรงดันพยายามแยกหน้าแปลนออกจากกัน ต้องใช้พื้นผิวที่เรียบมากถึง 63 ไมโครนิ้วหรือเรียบกว่านั้นเมื่อใช้ปะเก็นประเภทนี้



ปะเก็นนูน GA9240

ปะเก็นที่มีพื้นผิวนูน ใช้ในกรณีที่ต้องการการรับน้ำหนักแบบรวมศูนย์โดยการลดพื้นที่นอกจากนี้ยังมีปะเก็นสั่งทำพิเศษตามแบบและภาพวาดของลูกค้าอีกด้วย

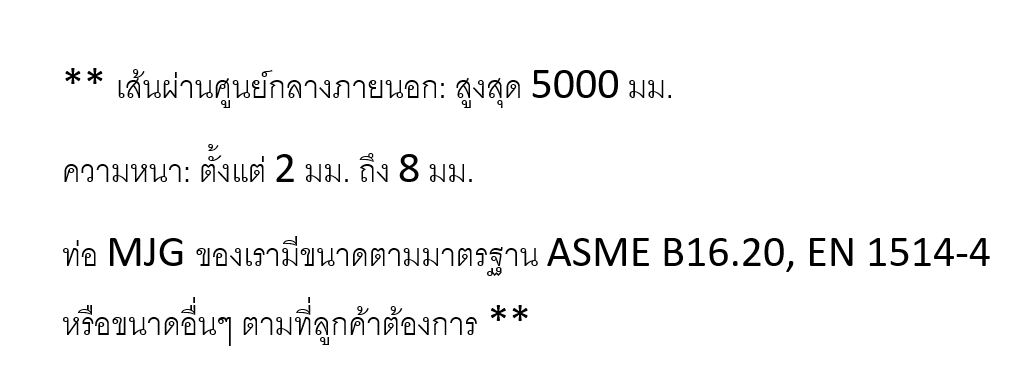

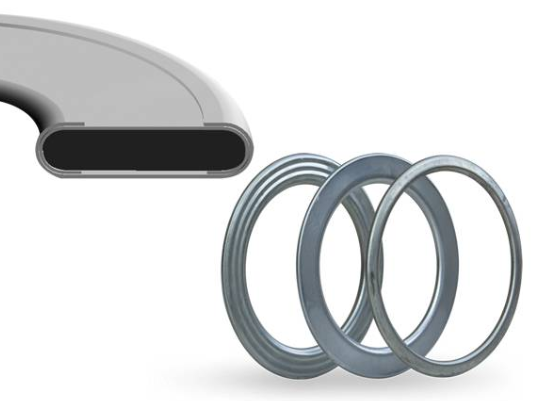

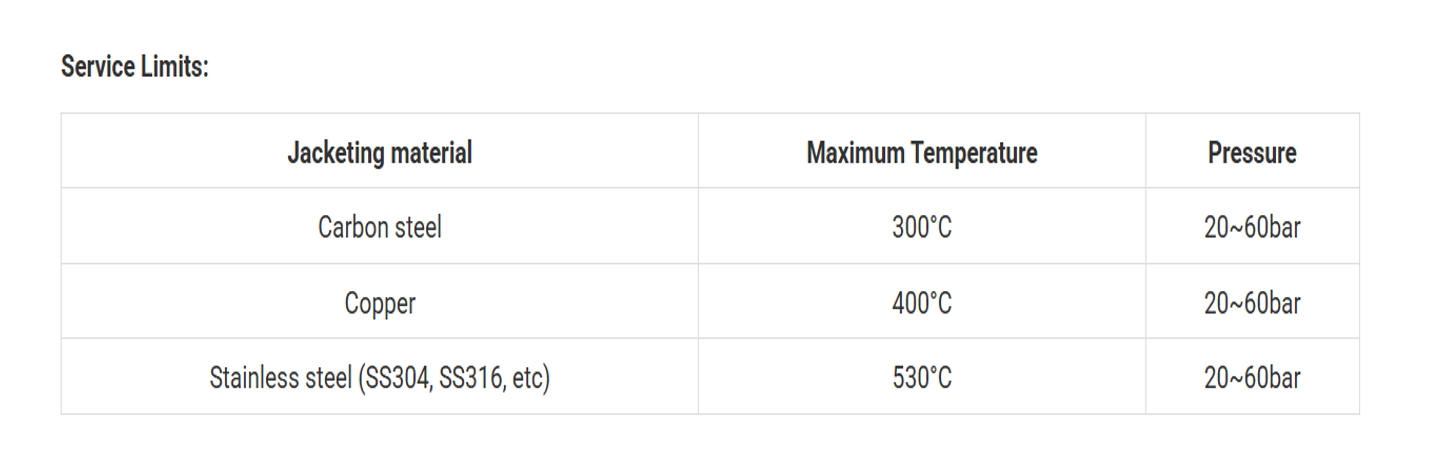

ปะเก็นหุ้มโลหะ GA9300

ปะเก็นหุ้มโลหะ (MJG) ของเราใช้วัสดุเติม เช่น กราไฟต์ขยายตัว เส้นใยที่ไม่ใช่แอสเบสตอส หรือเส้นใยเซรามิก เป็นต้น และใช้แผ่นฟอยล์สแตนเลสบาง แผ่นฟอยล์เหล็กคาร์บอน หรือแผ่นฟอยล์ทองแดง เป็นต้น เป็นปลอกโลหะหุ้ม โครงสร้างแบบนี้ช่วยปกป้องวัสดุเติมจากสภาวะความดัน อุณหภูมิที่ผันผวน และการกัดกร่อนได้อย่างมีประสิทธิภาพ ให้ความยืดหยุ่นและการซีลที่ยอดเยี่ยม

ปะเก็นหุ้มชั้นเดียว GA9310







GA9310 มีพื้นผิวสัมผัสเพียงด้านเดียวที่ถูกหุ้ม เหมาะอย่างยิ่งสำหรับหน้าแปลนที่มีความกว้างค่อนข้างแคบ ทั้งแบบวงกลมและแบบไม่เป็นวงกลม เหมาะสำหรับงานแรงดันต่ำ เช่น หม้อไอน้ำ คอมเพรสเซอร์ ปั๊ม และเครื่องยนต์ดีเซลและเบนซิน แต่ไม่แนะนำสำหรับหน้าแปลนท่อมาตรฐาน

ปะเก็นหุ้มสองชั้น GA9320
วัสดุเติมถูกหุ้มด้วยปลอกโลหะสองชิ้นอย่างสมบูรณ์ ซึ่งครอบคลุมทั้งเส้นผ่านศูนย์กลางด้านในและด้านนอก และพื้นผิวสัมผัสทั้งสองด้าน ออกแบบมาสำหรับงานที่มีแรงดันและอุณหภูมิสูง

ปะเก็น GA9321 แบบแผ่นเรียบสองชั้น









แผ่นโลหะหุ้มทำเป็นพื้นผิวเรียบ



ปะเก็น GA9322 แบบลูกคลื่นสองชั้น







แผ่นโลหะหุ้มขึ้นรูปจากแผ่นลูกคลื่น ให้ความยืดหยุ่นดีกว่า GA9321 เนื่องจากลูกคลื่นสร้างซีลหลายชั้นทั่วหน้าสัมผัสของหน้าแปลน

วัสดุแผ่นโลหะหุ้ม:
เหล็กกล้าคาร์บอน, เหล็กอ่อน, สแตนเลส 304, สแตนเลส 304L, สแตนเลส 316, สแตนเลส 316L, ทองแดง, อลูมิเนียม, โมเนล 400 ฯลฯ

วัสดุอุดช่องว่างที่ไม่ใช่โลหะ:
กราไฟต์ยืดหยุ่น, แอสเบสตอส, วัสดุที่ไม่ใช่แอสเบสตอส, PTFE, เส้นใยเซรามิก ฯลฯ

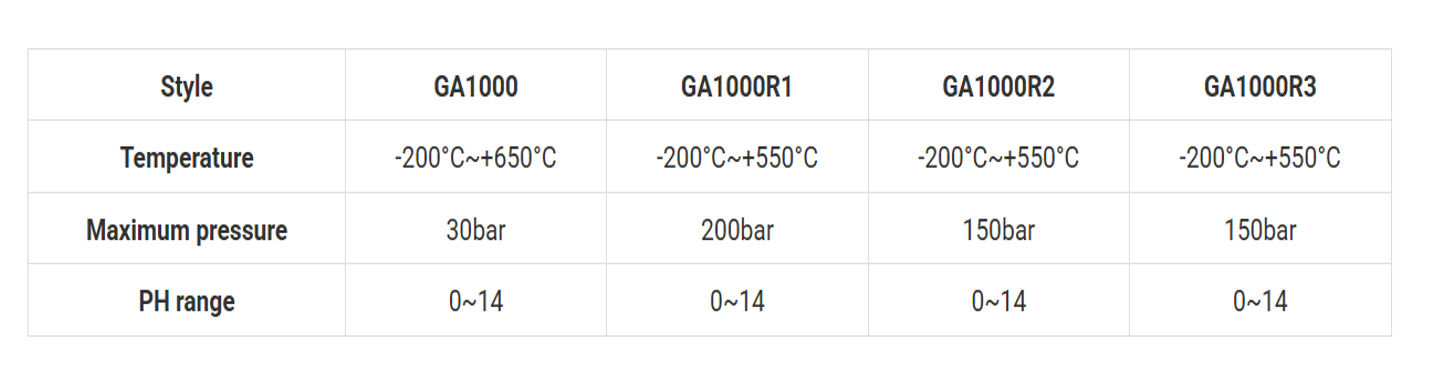

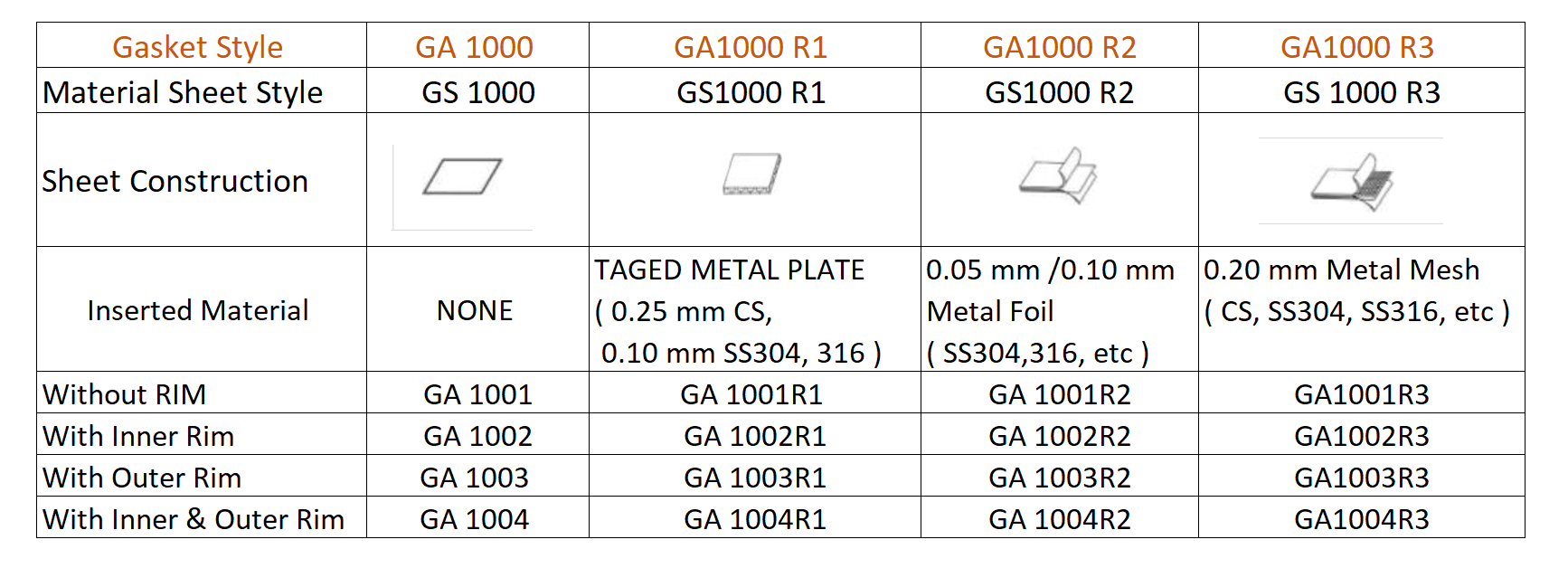

ปะเก็นกราไฟต์

ของเราผลิตจากกราไฟต์เนื้อเดียวกัน เสริมความแข็งแรงด้วยตาข่ายโลหะ ฟอยล์ หรือโลหะเสริมแรง มีคุณสมบัติการซีลที่ดีเยี่ยม เช่น เสถียรภาพทางความร้อน การหล่อลื่นในตัว ความต้านทานการกัดกร่อน ไม่เปราะหรือเสื่อมสภาพ ฯลฯ มีอายุการใช้งานยาวนานและต้องการการบำรุงรักษาน้อยภายใต้สภาวะที่รุนแรง

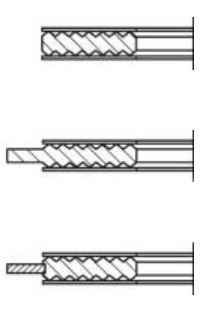

ปะเก็นโลหะแบบมีขอบได้รับการปรับปรุงจากปะเก็นแบบตัดธรรมดา ขอบโลหะที่ด้านในและด้านนอกช่วยป้องกันการแตกและการกัดกร่อนทางเคมีของปะเก็น และเพิ่มความสามารถในการทนต่อแรงดัน

การใช้งาน:

ใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเคมี เหมืองแร่ เรือ หม้อไอน้ำ ท่อและท่อลม ปั๊มและวาล์ว หน้าแปลน ฯลฯ เหมาะสำหรับไอน้ำ น้ำมันแร่ น้ำมันถ่ายเทความร้อน น้ำมันไฮดรอลิก เชื้อเพลิง น้ำ น้ำทะเล น้ำจืด และอื่นๆ



ปะเก็นโลหะแผ่นเรียบ GA9600

Uni-seals จำหน่ายปะเก็นโลหะแผ่นเรียบทั้งแบบมีและไม่มีชั้นวัสดุอ่อน

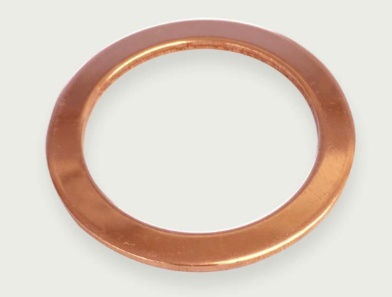

ปะเก็นโลหะแผ่นเรียบแบบแข็ง GA9610

ปะเก็นนี้ให้การซีลที่แน่นสนิท ความแข็งแรงเชิงกลสูง และทนทานต่ออุณหภูมิ การกัดกร่อน และแรงดันได้ดี ความเค้นจากการขันน็อตและผิวสำเร็จของหน้าแปลนเป็นกุญแจสำคัญต่อประสิทธิภาพของการออกแบบนี้

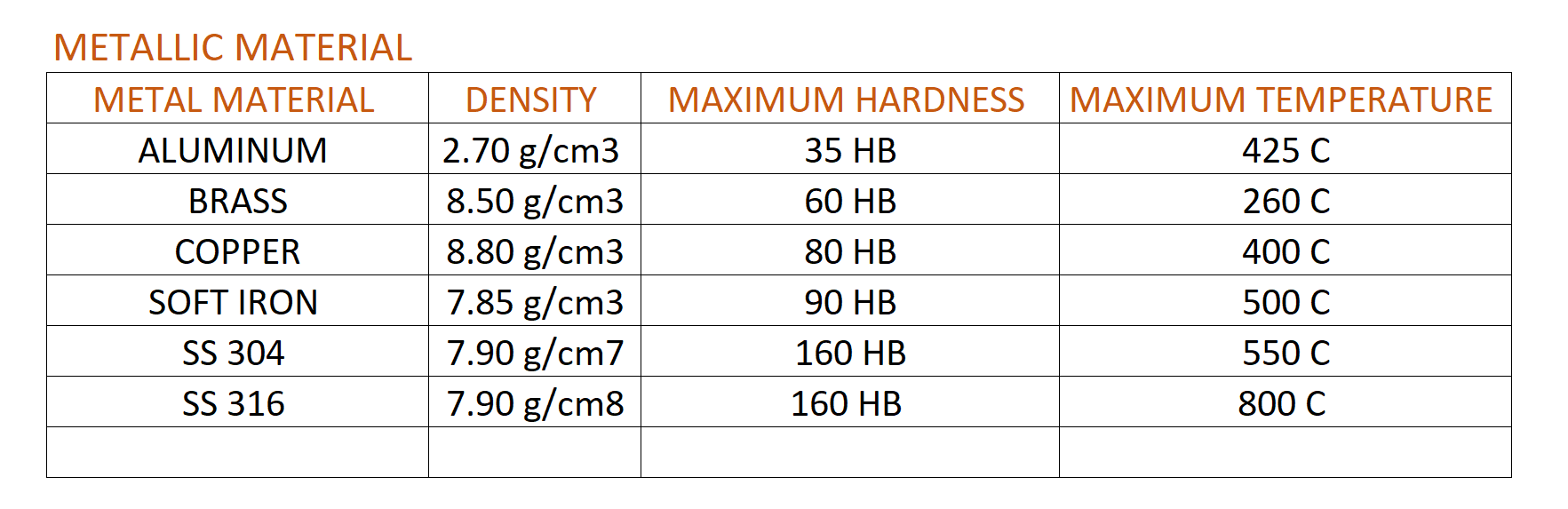

วัสดุทั่วไป: อลูมิเนียม ทองแดง ทองเหลือง เหล็กอ่อน สแตนเลส SS304, SS316 เป็นต้น ความแข็งของวัสดุปะเก็นต้องน้อยกว่าความแข็งของหน้าแปลนเพื่อป้องกันความเสียหายต่อหน้าแปลน

การใช้งาน:

ปะเก็น GA9610 เหมาะที่สุดสำหรับการใช้งาน เช่น ฝาครอบวาล์ว ข้อต่อแอมโมเนีย เครื่องแลกเปลี่ยนความร้อน เครื่องอัดไฮดรอลิก ข้อต่อแบบลิ้นและร่อง สามารถใช้ได้เมื่อไม่ต้องการการบีบอัดเพื่อชดเชยผิวสำเร็จของหน้าแปลน การบิดเบี้ยว หรือการเยื้องศูนย์ และเมื่อมีแรงยึดเพียงพอที่จะติดตั้งปะเก็น

ปะเก็นโลหะแบน GA9620 พร้อมชั้นวัสดุอ่อน

ปะเก็นประกอบด้วยแกนโลหะแบนที่หุ้มด้วยชั้นวัสดุอ่อนทั้งสองด้าน แกนโลหะแข็งให้ความแข็งแรงและความแข็งแกร่งสูง ในขณะที่ชั้นวัสดุอ่อนช่วยให้ประสิทธิภาพการซีลดีเยี่ยม วัสดุชั้นอ่อนสามารถไหลเข้าไปในหน้าหน้าแปลนได้ง่าย ทำให้ได้ซีลที่มีประสิทธิภาพสูง แม้ภายใต้แรงกดในการติดตั้งที่ต่ำ

วัสดุแกนโลหะปกติ: เหล็กกล้าคาร์บอน, SS304, SS316 เป็นต้น ความหนาปกติ 3 มม.

วัสดุชั้นอ่อนปกติ: กราไฟต์ (0.5 มม.), PTFE (0.4 มม.)

วัสดุและความหนาอื่นๆ สามารถสั่งทำได้ตามต้องการ

การใช้งาน:

ปะเก็น GA9620 มักใช้สำหรับปะเก็นที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ รวมถึงงานแลกเปลี่ยนความร้อนที่มีพื้นที่จำกัด โดยปกติในสถานการณ์ที่ไม่เป็นไปตามมาตรฐาน

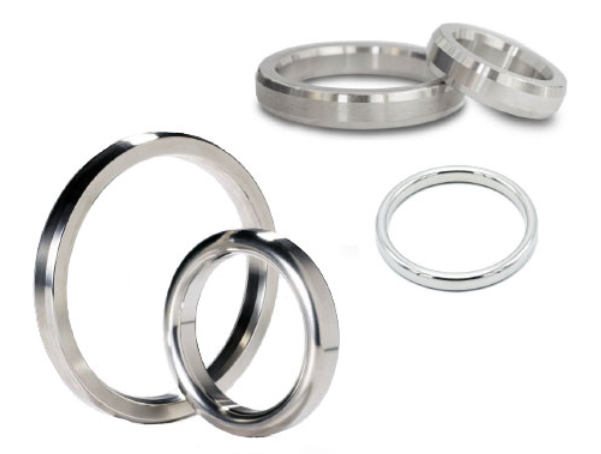

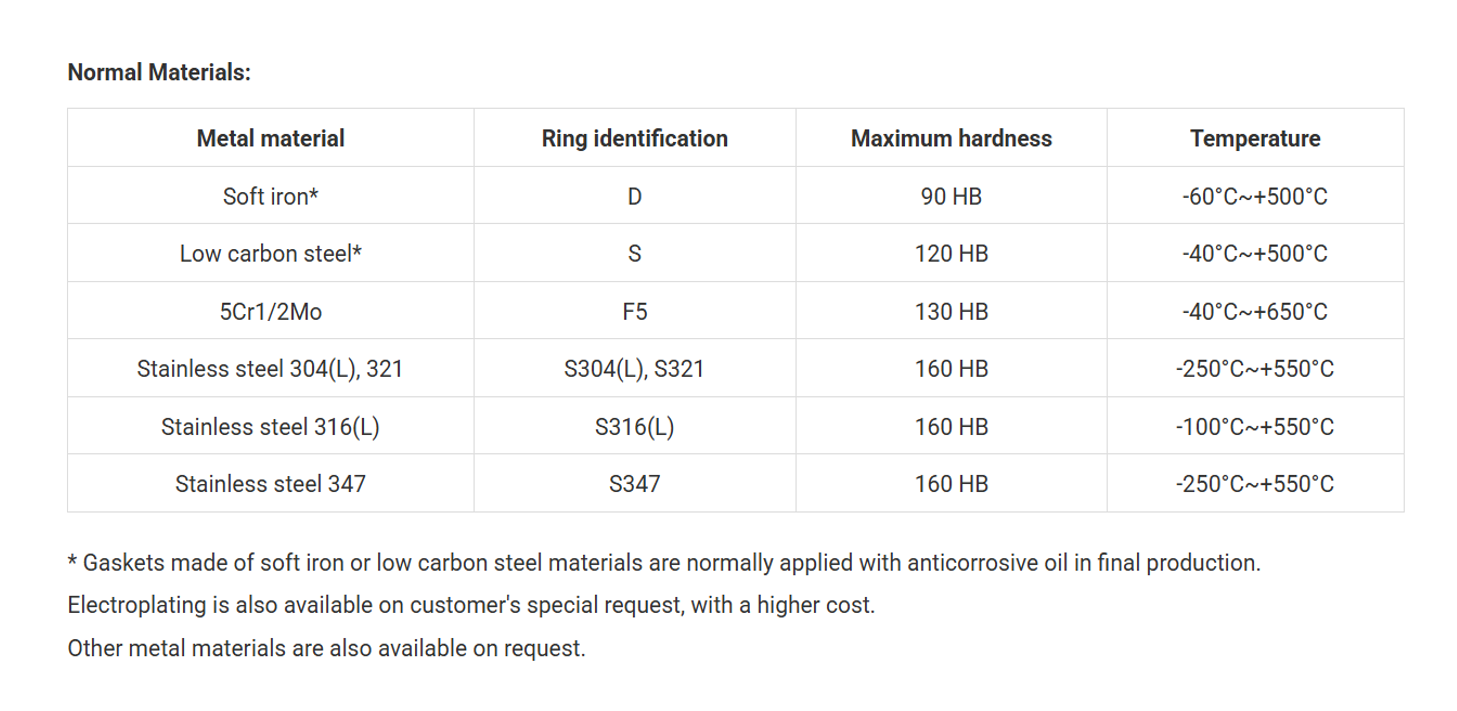

ปะเก็นวงแหวน GA9200

ปะเก็นวงแหวนของเราผลิตจากโลหะแข็งขึ้นรูปด้วยเครื่องจักรควบคุมเชิงตัวเลขคุณภาพสูง ออกแบบมาเพื่อใช้งานในสภาวะแรงดันสูง อุณหภูมิสูง หรือการกัดกร่อนสูง โดยเลือกใช้วัสดุและรูปทรงที่เหมาะสมที่สุด ปะเก็นวงแหวน Uni-seals ทุกชิ้นผลิตด้วยวิธีการตีขึ้นรูปและเป็นชิ้นเดียว ไม่มีการเชื่อม

ปะเก็นวงแหวนรูปวงรี GA9201 แบบ R



ปะเก็นวงแหวนมาตรฐานที่มีหน้าตัดเป็นรูปวงรี ออกแบบมาสำหรับหน้าแปลนที่มีร่องวงแหวนมาตรฐาน



ปะเก็นวงแหวนรูปแปดเหลี่ยม GA9202 แบบ R



ปะเก็นวงแหวนมาตรฐานที่มีหน้าตัดเป็นรูปแปดเหลี่ยม ออกแบบมาสำหรับหน้าแปลนที่มีร่องวงแหวนมาตรฐาน สามารถใช้แทนกันได้กับปะเก็นรูปวงรี GA9201 บนหน้าแปลนที่มีร่องแปดเหลี่ยมแบบสมัยใหม่



ปะเก็นวงแหวนแบบ RX GA9203

เป็นการดัดแปลงจากปะเก็นวงแหวนแบบ R มาตรฐาน ออกแบบให้พอดีกับร่องแบบเดียวกับแบบ R สามารถใช้แทนกันได้กับปะเก็นแบบ R มาตรฐาน





ปะเก็นวงแหวนแบบข้อต่อ GA9204 BX

ออกแบบมาสำหรับแรงดันสูงมาก ปะเก็น BX ทุกชิ้นมีรูปรับสมดุลแรงดันเพื่อให้แน่ใจว่าแรงดันที่อาจติดอยู่ในร่องจะเท่ากัน เหมาะสำหรับหน้าแปลนและร่อง API BX เท่านั้น





ปะเก็นวงแหวนแบบผสม GA9208

ปะเก็นประกอบด้วยสองขนาดที่แตกต่างกัน แต่มีเส้นผ่านศูนย์กลางวงกลมพิทช์เท่ากัน ใช้สำหรับซีลหน้าแปลนแบบข้อต่อวงแหวนที่หน้าแปลนที่ประกบกันมีเส้นผ่านศูนย์กลางหรือรูปทรงของร่องวงแหวนที่แตกต่างกัน มีให้เลือกทั้งแบบหน้าตัดรูปไข่หรือแปดเหลี่ยม
